M100船载动中通设备

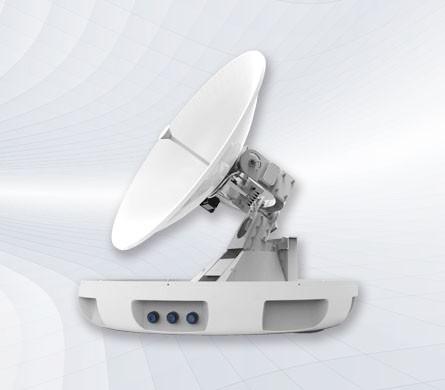

M100船载KU波段卫星通信天线的设计采用All-in-One高度集成理念,将功放与Modem全部集成在天线罩内,整机采用最新的三轴结构设计,经济可靠的铝天线面,在保证机械性能的前提下同时大大降低了天线重量,轻巧的机身更适合中小型船舶的安装使用,配合运营商的优惠资费更利于降低中小型船舶的通信成本。

产品特点

  • 集成度高

    采用All-in-One高度集成理念,将功放与Modem全部集成在天线罩内控制器、卫星路由器、功放高度集成。


  • 灵活设计,业务可扩展性

    各网络设备采用工业级、可靠性较高的网络设备、标准RJ45网络接口,便于用户定制化业务功能接入。


  • 远程数据监控

    船舶基本状态回传,包括船舶实时位置信息,船舶实时航向信息,船舶实时姿态信息,船舶实时航速信息,船舶所处周围环境的气象数据回传,并将以上数据及时回传至船舶管理公司总部或其他指定位置。

技术规格

产品型号

M100

产品特性

控制器、卫星路由器、功放高度集成;

内置INS;

模块化设计;

简化系统结构;

易操作;

远程数据监控;

稳定类型

三轴稳定、四轴跟踪

天线面尺寸

Φ1000mm

外形尺寸

Φ1200mm×1300mm

重量

≤78kg

天线类型

溅散板馈源天线

工作频率

RX:10.70~12.75GHz
TX:13.75~14.50GHz

增益

RX:39.30dBi@12.50GHz
TX:40.40dBi@14.25GHz

极化方式

线极化

交叉极化隔离度

≥32dB

载体运动范围

横摇:-30°~30°

纵摇:-30°~30°

天线运动范围

方位:360°连续旋转

俯仰:-5°~110°

极化: 0°~270°

横滚: -30°~30°

跟踪方式

载波跟踪

跟踪精度

0.2°RMS

初始开通时间

≤180s

遮挡再捕获时间

遮挡时间≤60s,瞬时捕获

60s<遮挡时间≤10分钟,捕获时间≤15s

遮挡时间>10分钟,捕获时间≤60s

电源输入

AC 110~240V,标准功耗200W(不含BUC)

可选配件

BUC 6W/3W

工作环境温度

-20℃~60℃
